Vis double filetage de K2 Systems
Solution idéale pour pose sur tasseaux VMZINC
Les panneaux solaires sont fixés sur des rails ou des équerres en U, qui sont vissés sur les vis à double filetage ancrés sur les chevrons, au travers des tasseaux.
Cette solution est également utilisable pour une couverture à joint debout avec la pose obligatoire d’un tasseau continu (de l’égout au faîtage) interposé entre 2 bacs joint debout pour recevoir les fixations des rails des panneaux solaires.

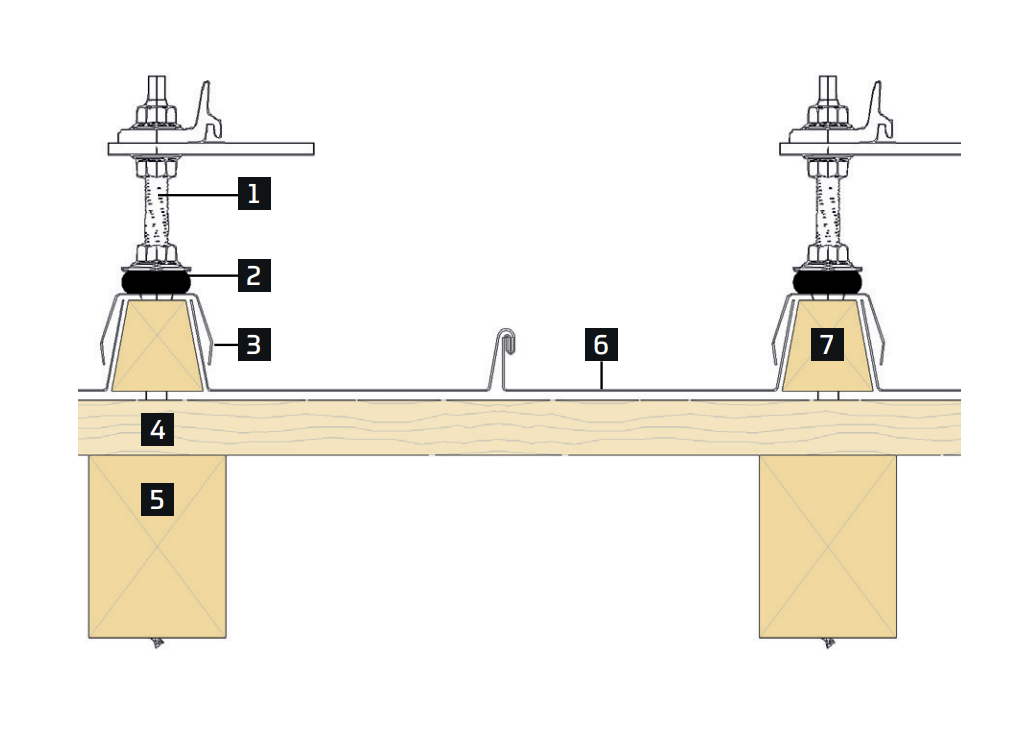

- Vis K2
- Rondelle d’étanchéité
- Couvre-joint
- Volige
- Chevron 65 mm x 75 mm
- Bacs joint debout
- Tasseaux 50 mm

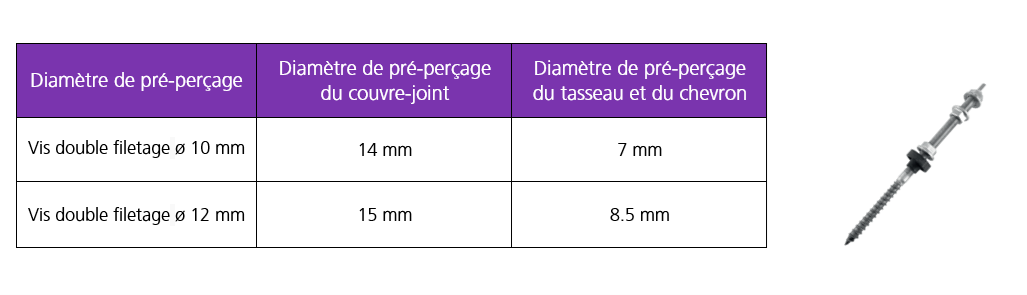

Diamètre de pré-perçage | Diamètre de pré-perçage du couvre-joint | Diamètre de pré-perçage du tasseau et du chevron |
|---|---|---|
| Vis double filetage ø 10 mm | 14 mm | 7 mm |
| Vis double filetage ø 12 mm | 15 mm | 8,5 mm |
Avantages
- Couverture zinc dissociée des panneaux solaires pour une
étanchéité préservée.
Système de fixation de panneaux solidaire de la structure porteuse.
Fixation pérenne car solidaire à la structure porteuse.
Particulièrement adaptée à la couverture à tasseaux.
Recommandations
La vis à double filetage ne doit pas être serrée au-delà du couple de serrage recommandé par la société K2.
La rondelle d’étanchéité doit être légèrement comprimée et être appliquée sur l’ensemble de la surface
Principes de mise en œuvre
- Utiliser des tasseaux de 50 mm quelle que soit la projection horizontale.
- Le chevron qui reçoit l’ancrage des panneaux solaires doit respecter l’entraxe de la couverture à tasseaux : 470 mm ou 620 mm.
- Les caractéristiques des vis (quantité et diamètre, taille du pré-perçage, profondeur de l’ancrage) sont de la responsabilité de l’entreprise ou du bureau d’études associé au projet et sont définies en fonction de la charge des panneaux solaires.
- Pour assurer l’étanchéité des couvre-joints, prévoir la pose d’un joint EPDM au droit de la fixation traversante.
- Compatible avec la gamme de rails & accessoires K2 Systems.
