Potelet SFS Solar ®JDB

Solution conforme au DTU 40.41

Point d’ancrage entre chevrons des couvertures en zinc VMZINC (à joint debout, à tasseaux) pour accueillir les rails de fixation qui viendront supporter les panneaux photovoltaïques.

Le procédé SFS Solar JDB® bénéficie d’une ETN n°L.26.10455

Num	Désignation	Quantité

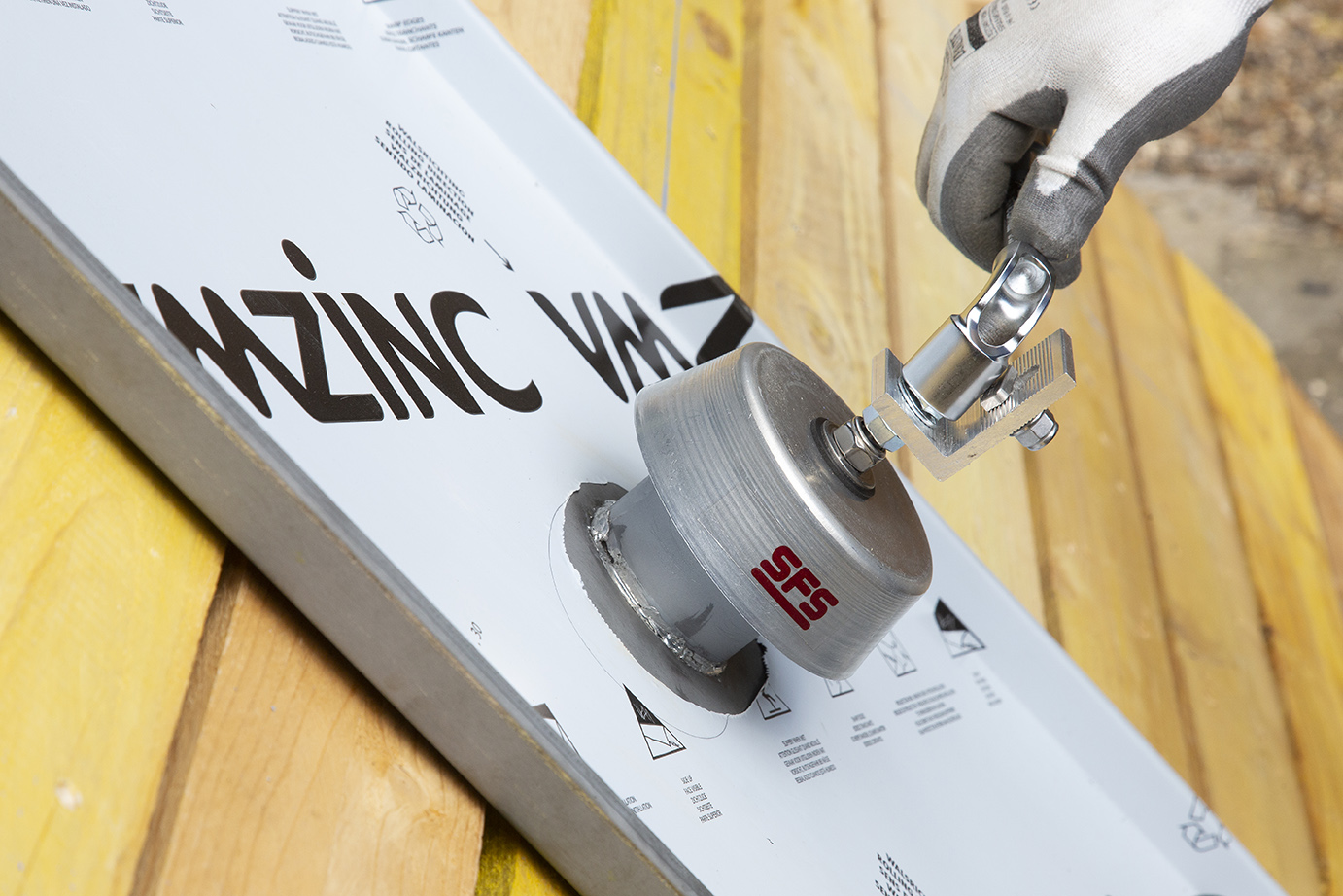

1	Highfix comprenant : Ecrou M10 à embase Inox A2 Ecrou NYLSTOP M10 Inox A2 Rondelle plate M10 type M Inox A2 Joint EPDM 30	1

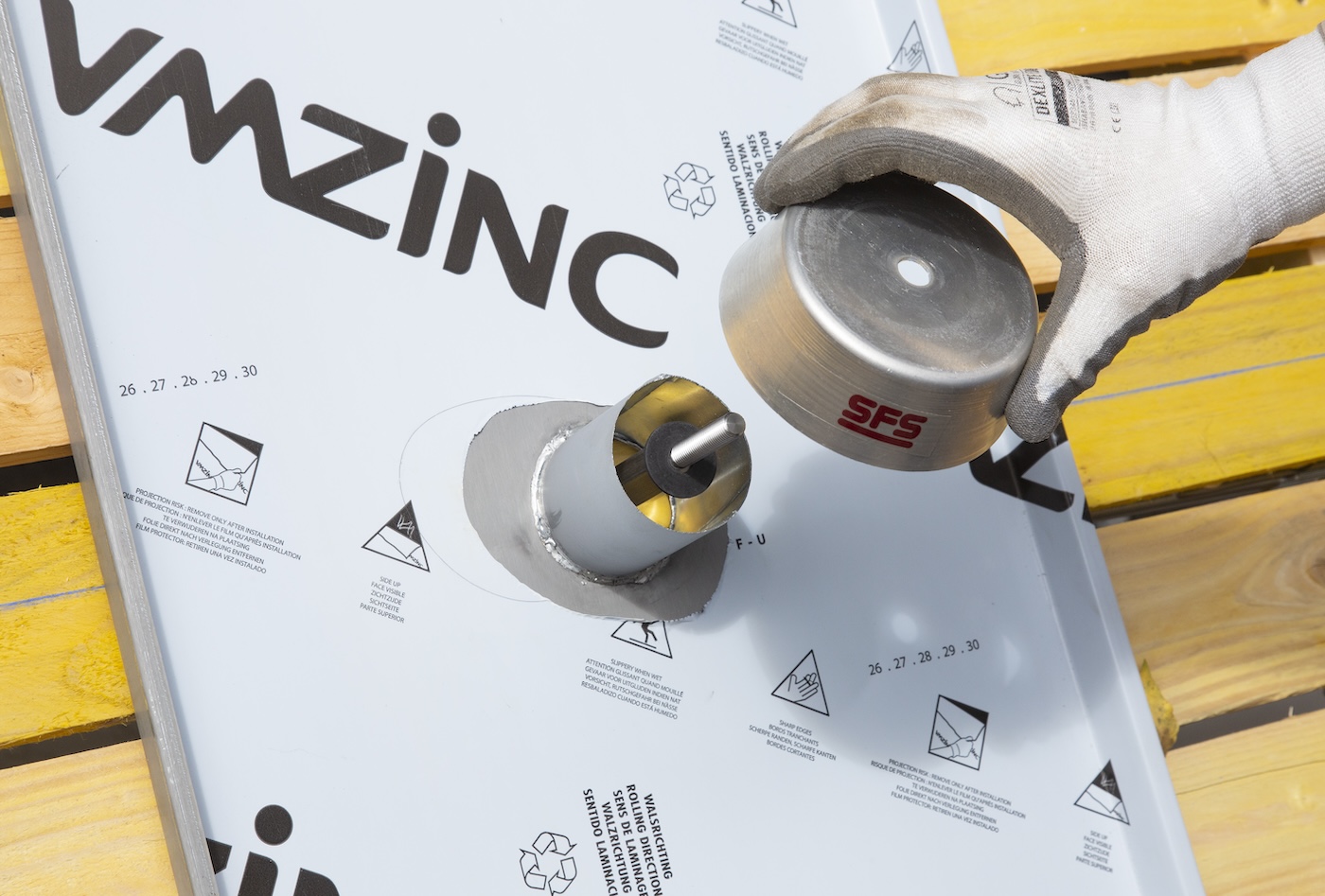

2	Capot anti-intempérie Cotes intérieur : L95mm/H38mm	1

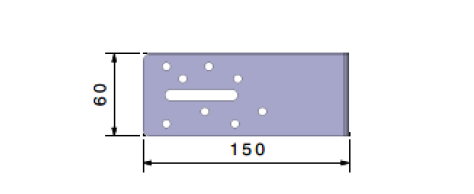

3	Chassis assemblé SFS SOLAR® JDB _ 140/60	1
4	Vis Heco Topix HTP-T-FH-VFT-6X50/46-T30	6
5	Cale de renfort Fortes pentes uniquement (60% à 173%)	1
6	Mèche à façonner pour perçage volige Ø22mm	2

Avantages

Conforme au DTU 40.41.
Système de fixation de panneaux solaires solidaire à la
structure porteuse.
Adaptabilité pour tous types de couverture.
Dilatation libre des bacs de couverture.
Compatible avec la gamme de rails & accessoires K2 Systems.

Recommandations préalables

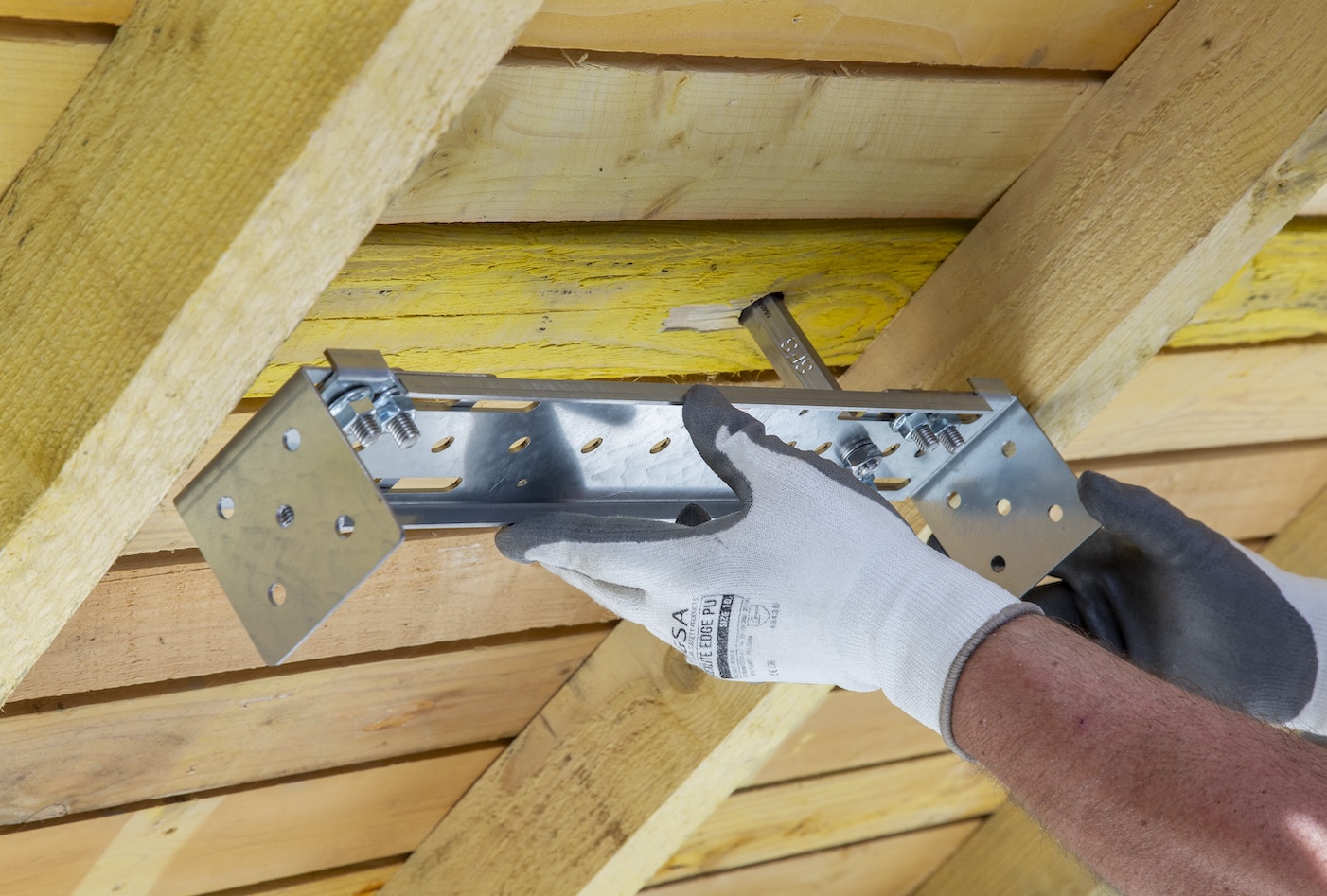

Le système SFS SOLAR JDB doit être posé avant l’installation du voligeage dans le respect du calepinage du système de panneaux photovoltaïques.

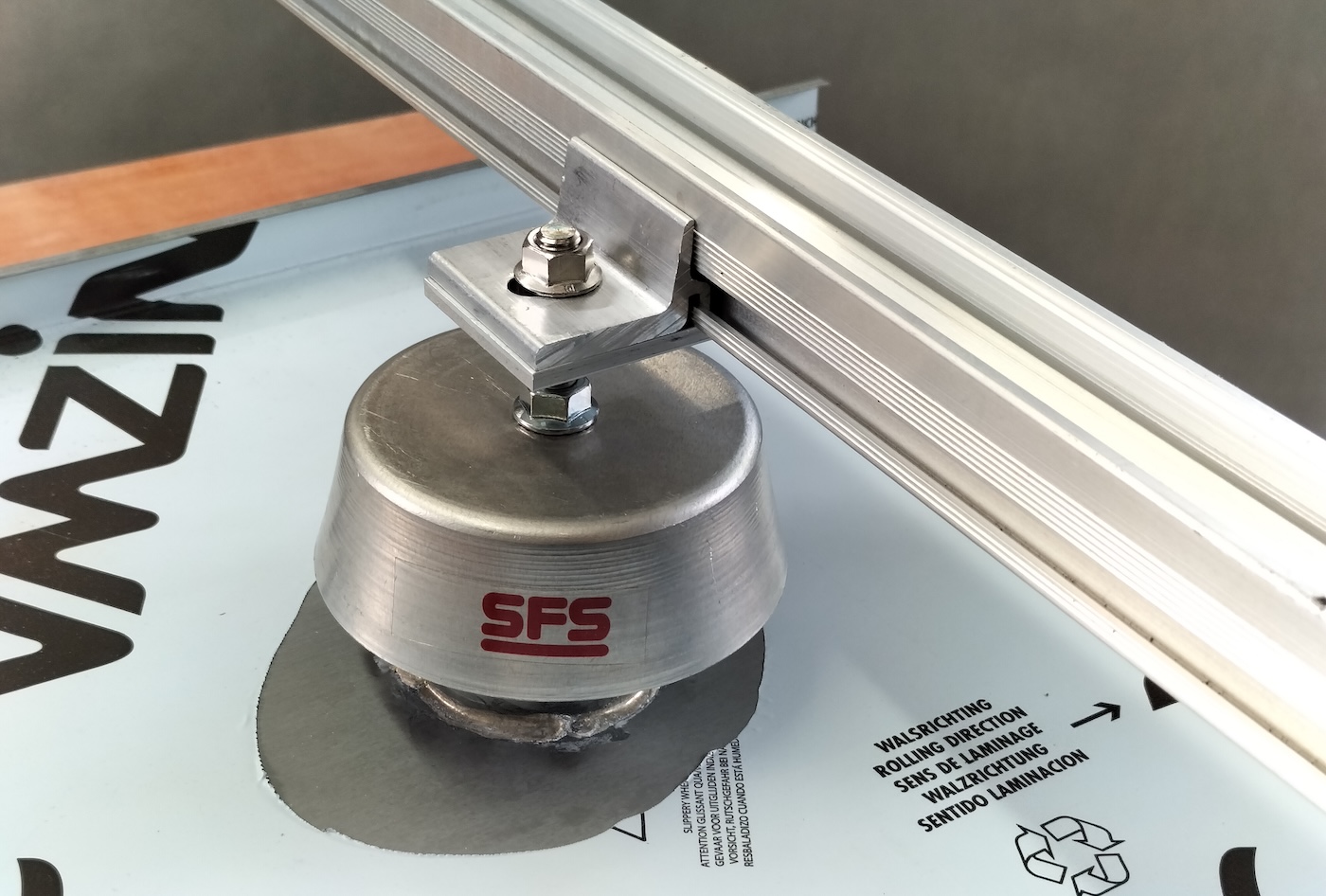

Les panneaux solaires sont fixés sur des rails de type K2-Systems ou équivalent, qui sont vissés sur les potelets ancrés dans la charpente de la couverture. La quantité de potelets est de la responsabilité de l’entreprise ou du bureau d’études associé au projet et sera définie en fonction des charges des panneaux solaires et des charges climatiques.
