Raccord sur mur G3

Le Raccord sur mur G3 est un système complet en zinc, conçu pour assurer une jonction étanche et esthétique entre une toiture en joint debout VMZINC et un mur. Il facilite la pose grâce à ses éléments préfaçonnés et à son clip breveté, garantissant une installation rapide et fiable.

Aller à :

Présentation
Avantages clés
Domaine d'emploi
Installation
Documentation

Présentation

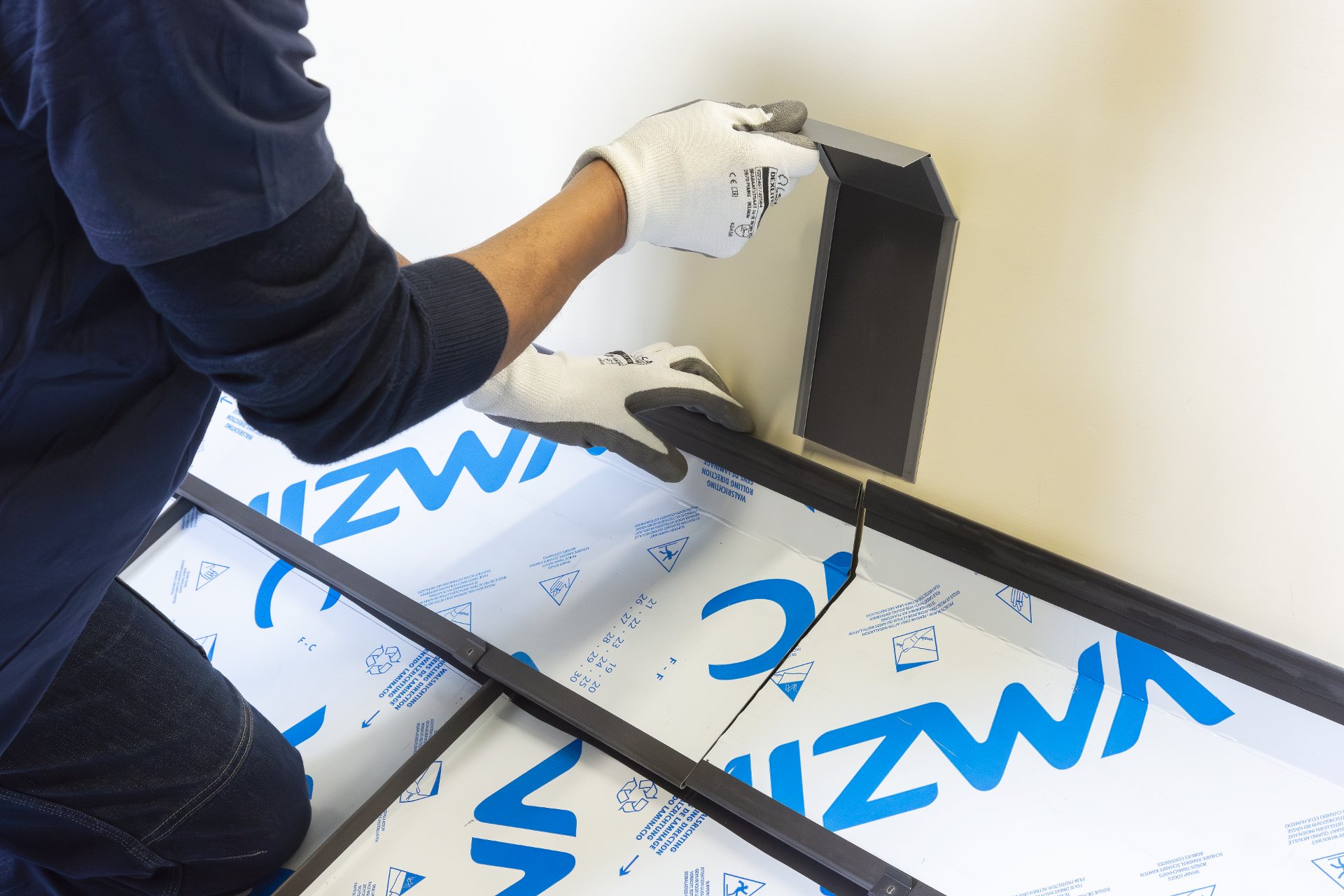

Le raccord sur mur G3 est une solution clé en main composée de 5 pièces, conçue pour assurer une jonction étanche et esthétique entre un mur et une couverture en joint debout VMZINC.

Pensé pour allier performance, fiabilité et simplicité, il se distingue par :

Des éléments préfaçonnés pour une pose rapide et sans erreur,
Un clip breveté garantissant une tenue durable dans le temps.

Aspects de surface disponibles

QUARTZ-ZINC
ANTHRA-ZINC
(Autres aspects disponibles sur demande : PIGMENTO, AZENGAR)

Les aspects de surface

Le choix de la finition doit tenir compte des conditions environnementales du projet. Chaque aspect de surface peut évoluer différemment selon l’exposition (UV, neige, bord de mer, etc.) et l’application (toiture, façade, évacuation pluviale).

Dans les environnements particulièrement agressifs, certaines finitions peuvent ne pas être adaptées. Pour garantir la durabilité et l’esthétique de votre projet, nous vous recommandons de consulter les services techniques VMZINC.

Composition

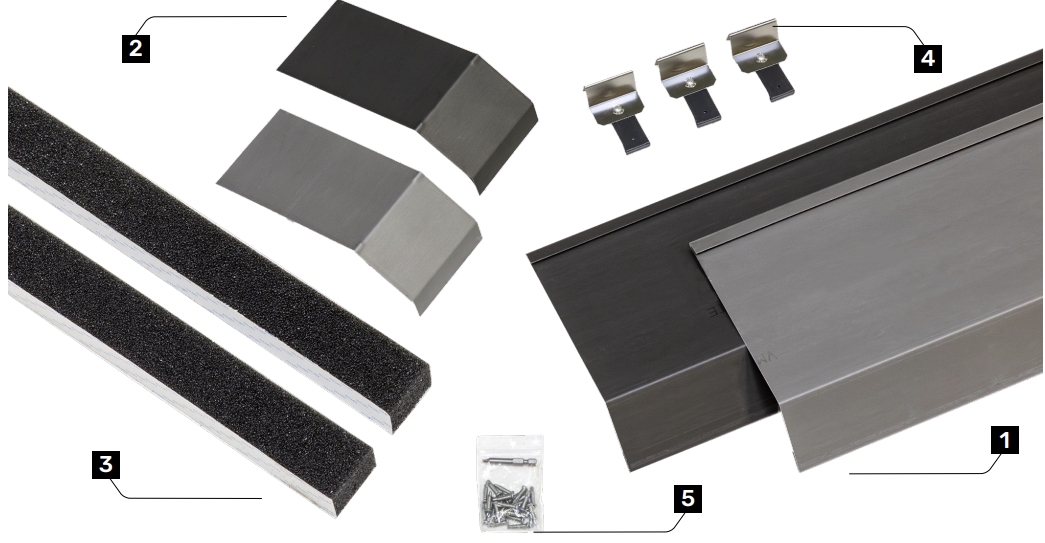

Voici les 5 pièces qui composent le système de Raccord de mur G3 :

Caractéristiques

Éléments du système	1. Raccord G3	2. Eclisse de Jonction	3. Bande de décompressions	4. Clip	5. Vis + Embout
Aspect de surface*	QUARTZ-ZINC ANTHRA-ZINC	QUARTZ-ZINC ANTHRA-ZINC	-	Gris Noir	-
Longueur	2 m	10 cm	2 m	-	-
Épaisseur	1 mm	0.7 cm	4 cm	-	-
Conditionnement	Le raccord G3 est vendu sous forme d'un kit complet permettant la réalisation de 10 MI
Conditionnement	5 raccords	5 éclisses	6 bandes	25 clips	25 vis + 1 embout

*Pigmento et AZENGAR sur demande

Kit complet prêt à l’emploi : une seule référence permet de couvrir 10 mètres linéaires.

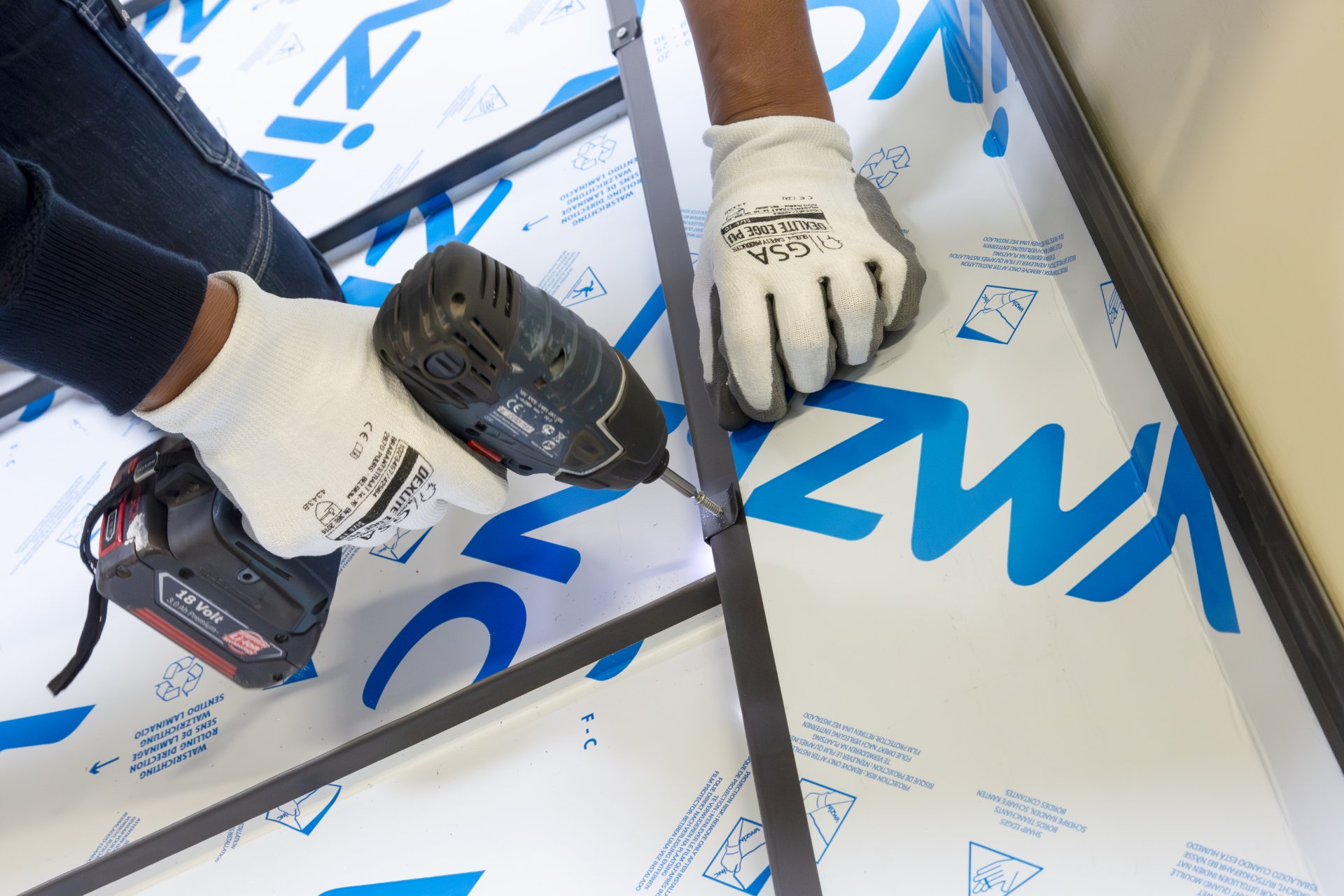

Clip de fixation exclusif (modèle déposé) : conçu pour s’insérer facilement dans le joint debout, il assure une mise en œuvre rapide et fiable.
Installation rapide : plus besoin de coulisseaux de tête en finition haute des bacs à joint debout.

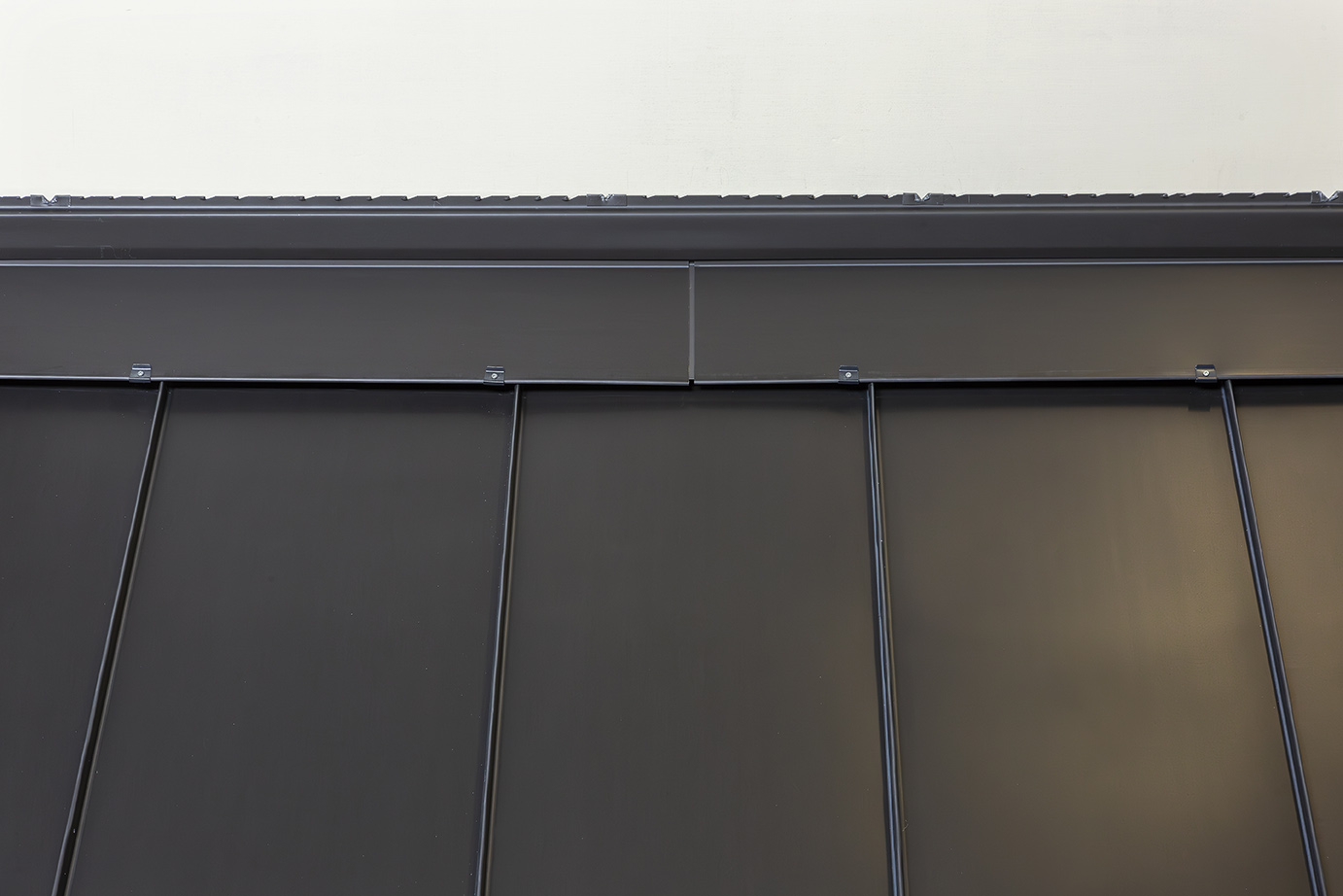

Design contemporain : lignes épurées pour une finition moderne et homogène en parfaite harmonie avec le faitage G3.

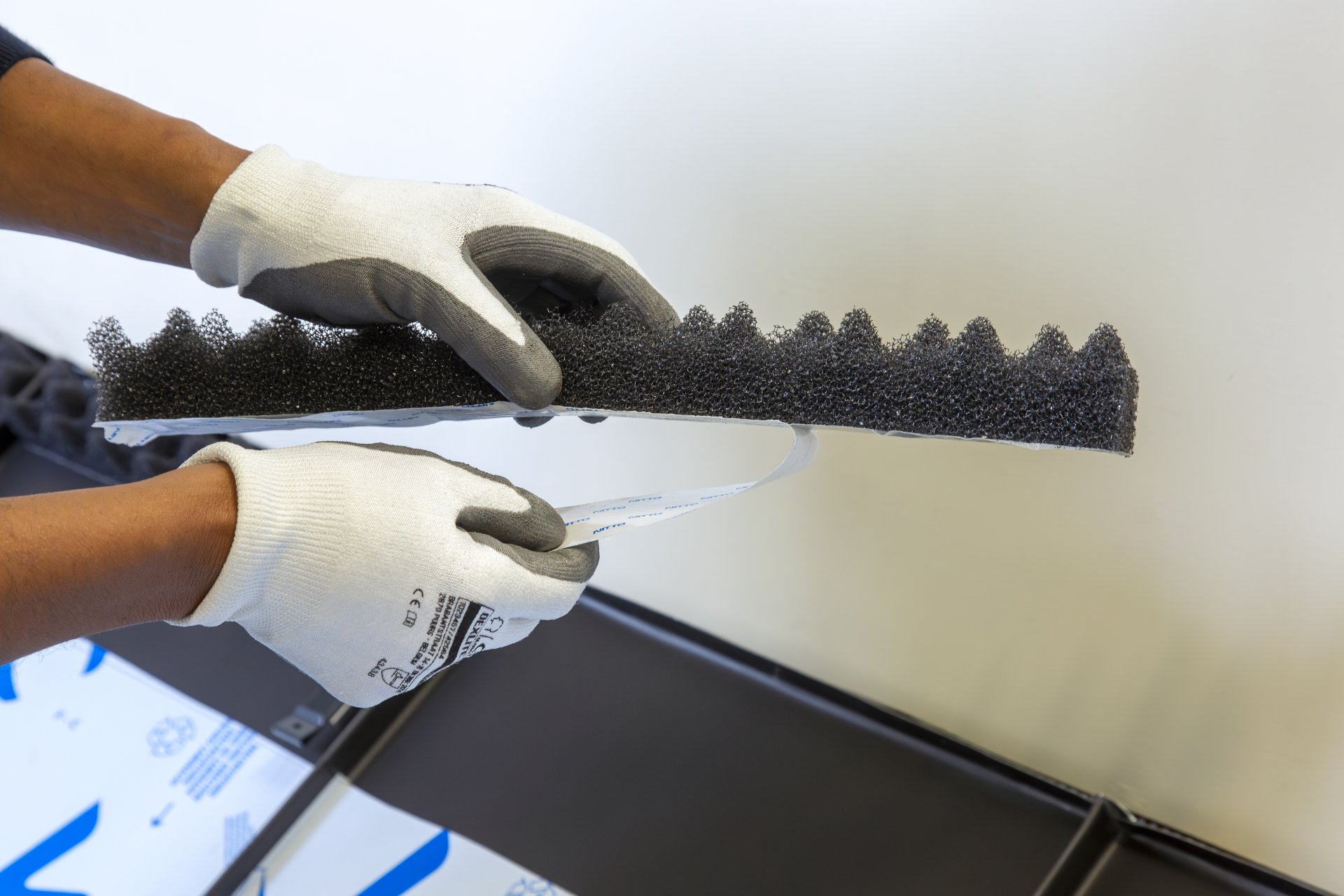

Bandes de décompression auto-adhésives : faciles à découper sur chantier, avec une densité de 24 kg/m³.

Domaine d'emploi

Le Raccord sur mur G3 est destiné aux toitures qui répondent aux spécificités du DTU 40.41 :

Bac à joint debout (profil 1) en zinc épaisseur 0,65/0,70/0,80 mm, d’entraxe 430 ou 580 mm
Bâtiment de hauteur maximale 40 m
Neuf ou rénovation
Pente minimale 5 % (3°) et maximale 173 % (60°)
Forme plane
Couverture des locaux de faible à moyenne hygrométrie
En climat de plaine (altitude < 900 m) en France métropolitaine
Pour les applications en bord de mer (distance < 3 km) : nous consulter.

Climats

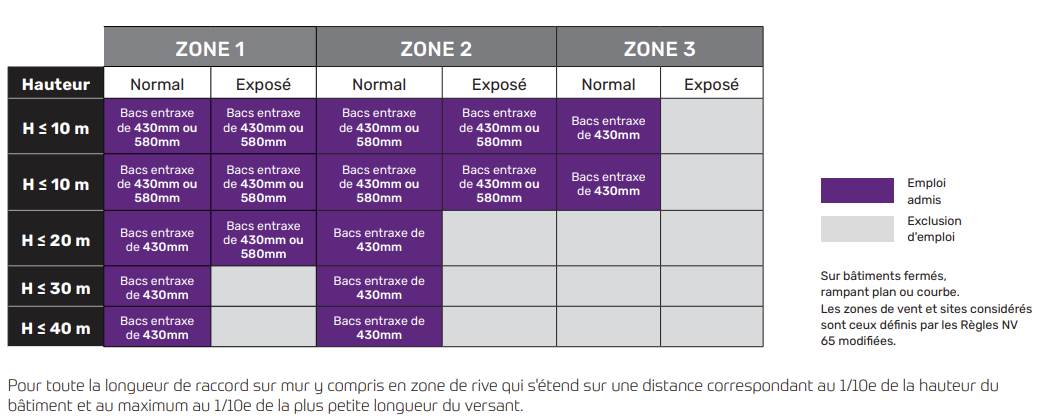

Domaine d'emploi par zone de vent (norme NV 65).

Installation

Grands principes de mise en oeuvre

1. Préparer les bacs

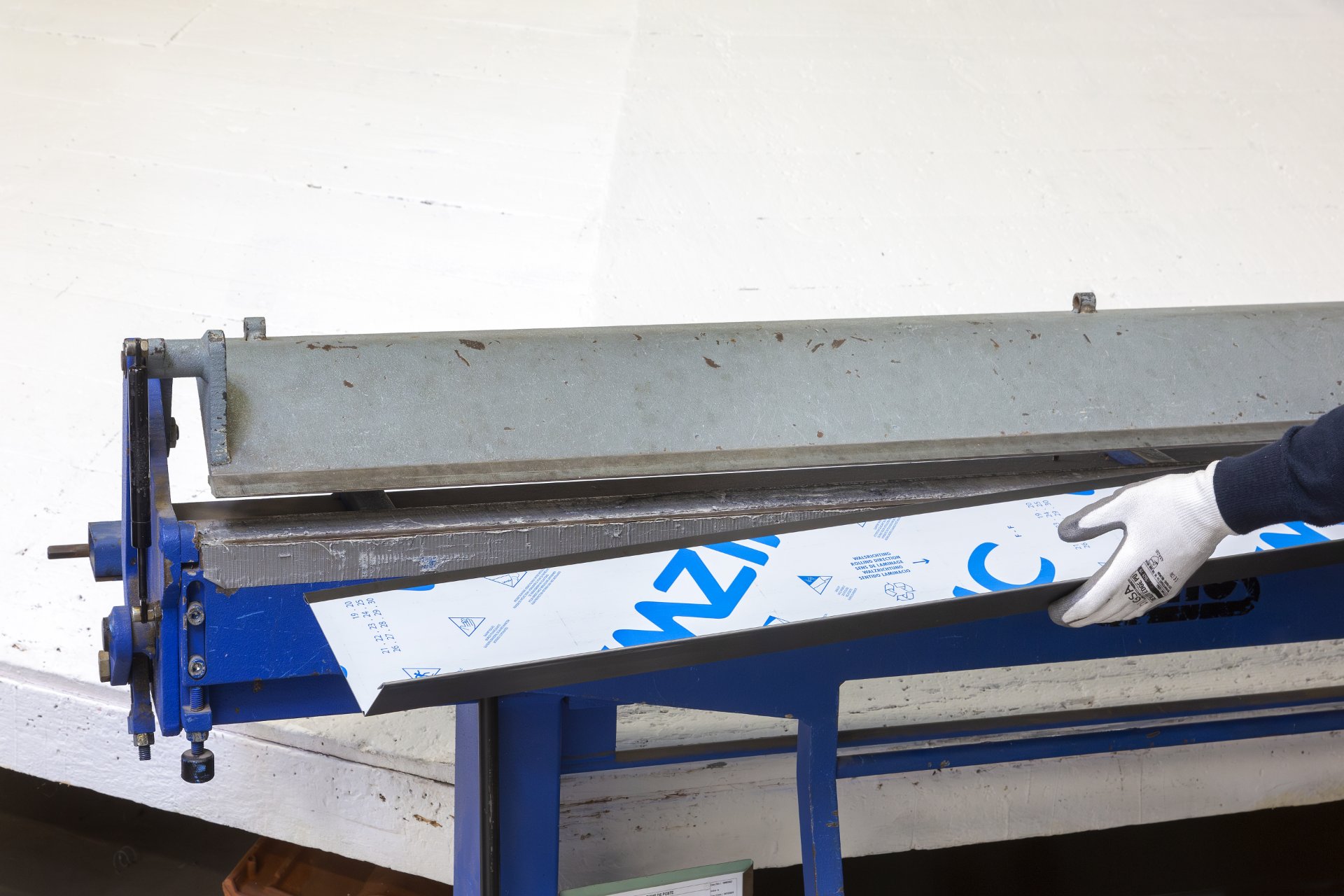

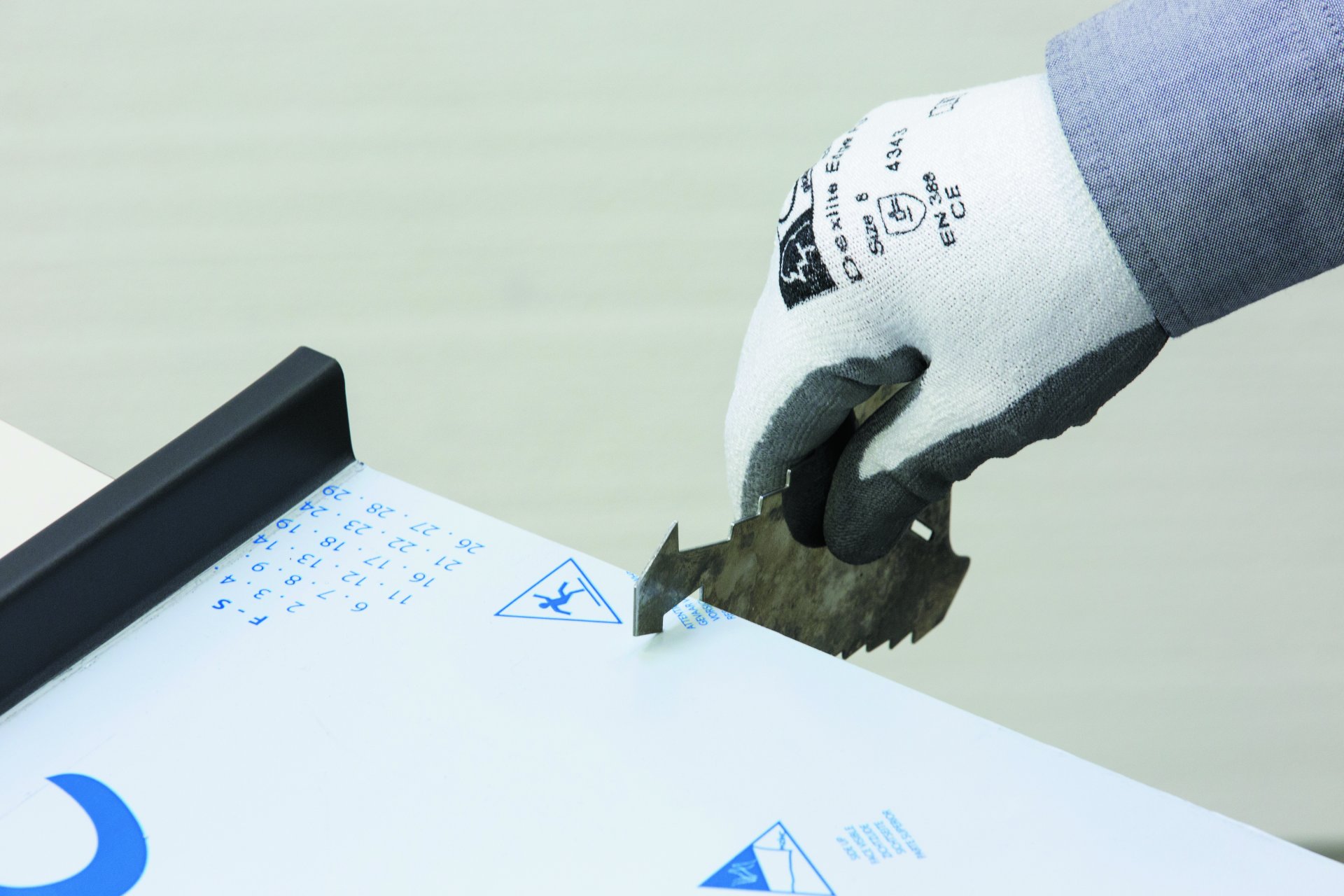

Relever la tête de chaque bac à 90° sur une hauteur de 15mm et réaliser des coins de mouchoir aux angles.

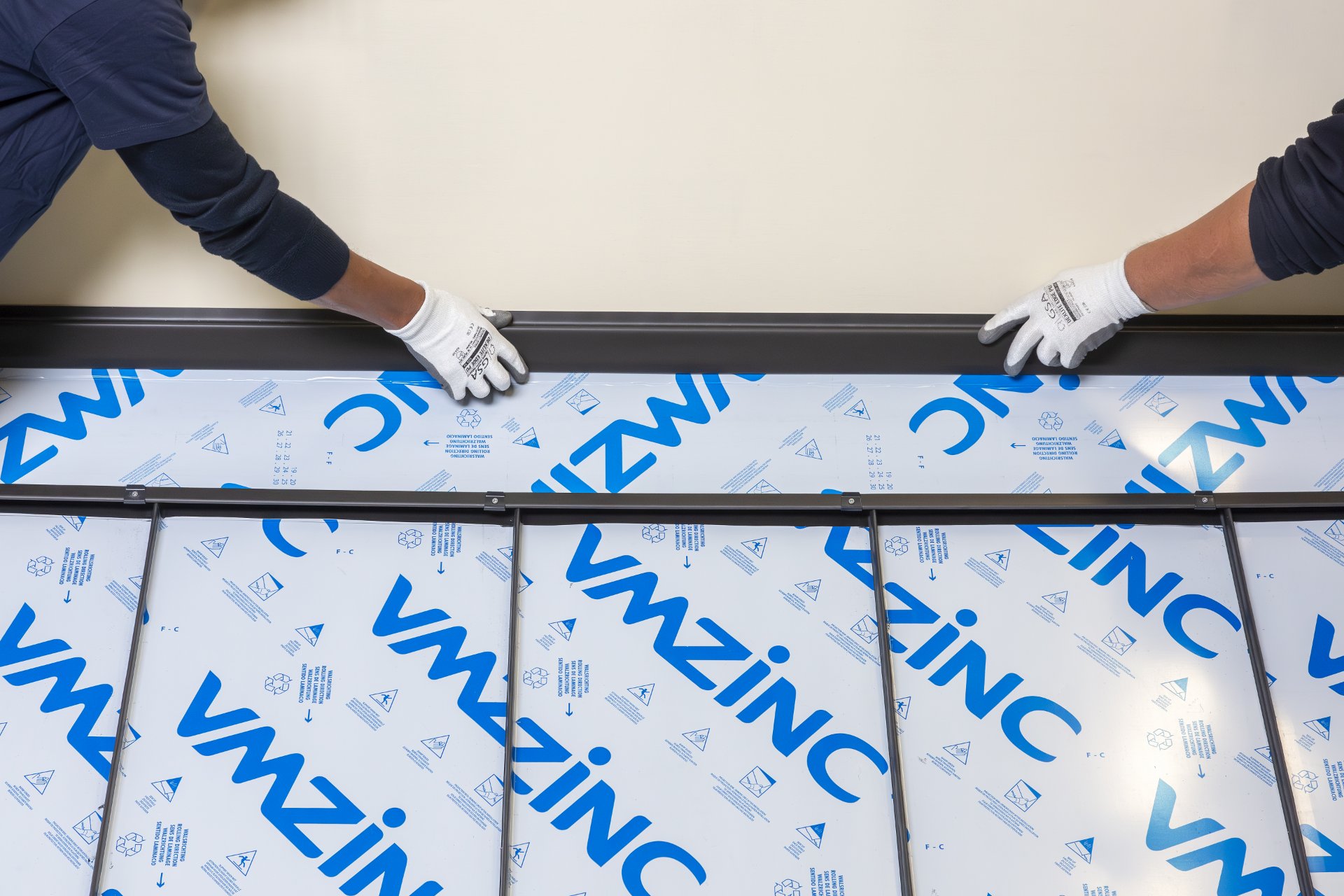

2. Poser les bacs joint debout

Dans le cas de toiture ventilée : laisser un espace d’aération (10 mm mini), en haut du versant. Réaliser un double sertissage : obligatoire pour la couverture.
