Le Faîtage ventilé G3

Le faîtage ventilé G3 est un système composé de différentes pièces qui assure la jonction et l’étanchéité en faîtage d’une couverture froide en Joint debout VMZINC.

Présentation

Le faîtage ventilé G3 est un système clé en main composé de 4 pièces qui assurent la jonction et l’étanchéité en faîtage d’une couverture froide en Joint debout VMZINC.

Aspects de surface :
Zinc naturel/ QUARTZ-ZINC / ANTHRA-ZINC / Zinc naturel

Le choix par un professionnel d’un produit VMZINC adapté à l’environnement d’un bâtiment doit intégrer les éventuelles contraintes d’utilisation selon l’aspect de surface considéré. Chaque aspect de surface de zinc peut évoluer dans le temps de façon différente selon le type de l'environnement (bord de mer, forte exposition UV, neige, etc.) et selon les applications (couverture, façade, évacuations pluviales).

L'utilisation de l'aspect choisi peut ne pas être adaptée à certaines applications dans le cadre de contraintes environnementales très agressives.

Il est recommandé, si besoin, de consulter les services VMZINC pour de plus amples informations.


A noter : ATEX en cours d'obtention




Eléments du système

1. Capot de faîtage


2. Jonction
Pièce de connexion entre les éléments du faîtage G3

3. Bande de décompression
Auto-adhésive assure l'étanchéité et la ventilation

4. Clip
Aspects de surface
QUARTZ-ZINC, ANTHRA-ZINC, Zinc naturelGris, noir, brillant
Longueur2 m10 cm2 m-
Epaisseur1 mm0,65 mm4 cm-


Conditionnement

Le Faîtage ventilé G3 est vendu sous forme de kit complet permettant la réalisation de 10 m de faîtage
5 pièces5 pièces10 pièces50 pièces



Avantages clés

Avantages clés

  • Esthétique : Il s’intègre parfaitement avec la ligne de toit et est disponible dans 3 aspects de surface, clips laqués pour une uniformité avec les bacs Joint debout.
  • Facilité de pose : Fourni avec un kit complet avec éléments préfaçonnés.

  • Innovant : Des clips de fixation exclusifs, un design spécial du capot de faîtage.

Domaine d'emploi

Le système faîtage G3 est destiné aux toitures qui répondent aux spécifications du DTU 40.41 :

  • Bac à joint debout (profil 1) en zinc épaisseur 0,65/0,70/0,80 mm, d’entraxe 430 ou 580 mm
  • Bâtiment de hauteur maximale 40 m
  • Neuf ou rénovation
  • Pente minimale 5 % (3°) et maximale 173 % (60°)
  • Forme plane
  • Couverture des locaux de faible à moyenne hygrométrie
  • En climat de plaine (altitude < 900 m) en France métropolitaine
  • Pour les applications en bord de mer (distance < 3 km) : nous consulter.


Climats

Domaine d'emploi par zone de vent (norme NV 65)


Sur bâtiments fermés, rampant plan ou courbe. Les zones de vent et sites considérés sont ceux définis par les Règles NV 65 modifiées.

Pour les bacs avec entraxe de 580 mm maximum, l’emploi du Faîtage G3 est admis en zone 1 et 2, pour des hauteurs inférieures à 15 mètres. Pour les hauteurs supérieures, nous consulter.

Tous ces éléments sont testés et validés par VM Building Solutions®, pour un usage exclusif avec les produits VMZINC®. Leur usage avec tout autre produit se fera sous la seule responsabilité du poseur.


Le choix par un professionnel d’un produit VMZINC adapté à l’environnement d’un bâtiment doit intégrer les éventuelles contraintes d’utilisation selon l’aspect de surface considéré. Chaque aspect de surface de zinc peut évoluer dans le temps de façon différente selon le type de l'environnement (bord de mer, forte exposition UV, neige, etc.) et selon les applications (couverture, façade, évacuations pluviales).

L'utilisation de l'aspect choisi peut ne pas être adaptée à certaines applications dans le cadre de contraintes environnementales très agressives.

Il est recommandé, si besoin, de consulter les services VMZINC pour de plus amples informations.


Installation

Grands principes de mise en oeuvre

1. Préparer les bacs

Relever la tête de chaque bac à 90° sur une hauteur de 15 mm et réaliser des coins de mouchoir aux angles formés par la rencontre des relevés latéraux et du relief de faîtage.

2. Poser les bacs

Placer les bacs en laissant un espace d’aération de 35 mm minimum, protégé par un treillis moustiquaire (non fourni pas VMZINC®), entre les dernières voliges de chaque versant.

3. Tracer les repères

Poser un capot de faîtage sur l’axe de la toiture et tracer des repères sur les joints debouts. Retirer le film jusqu’en dessous de ces repères.

4. Fixer les clips

Insérer les clips dans les joints debout (sans les ouvrir) au niveau des repères tracés sur les deux versants.

5. Coller la bande de décompression

Positionner la bande au-dessus des clips à 10 mm minimum du relevé de tête et la coller sur toute la largeur des bacs + 20 mm.

6. Préparer la jonction

  • Adapter l’angle du capot de faîtage à la pente de la toiture à l’aide d’une plieuse.
  • Insérer la jonction dans les plis du premier capot et écraser le pli de renfort pour
    assurer le maintien de la pièce.

7. Fixer le faîtage

  • Insérer le capot de faîtage dans les clips en veillant à laisser un écartement de 5 mm entre deux capots.
  • Le visser à l’aide d’une vis en inox type SPS 3-7,1-4.5 x 18. Utiliser un bit numéro SR1.

8. Défilmer

  • Enlever délicatement le film de protection.
  • Votre faîtage G3 est correctement installé.

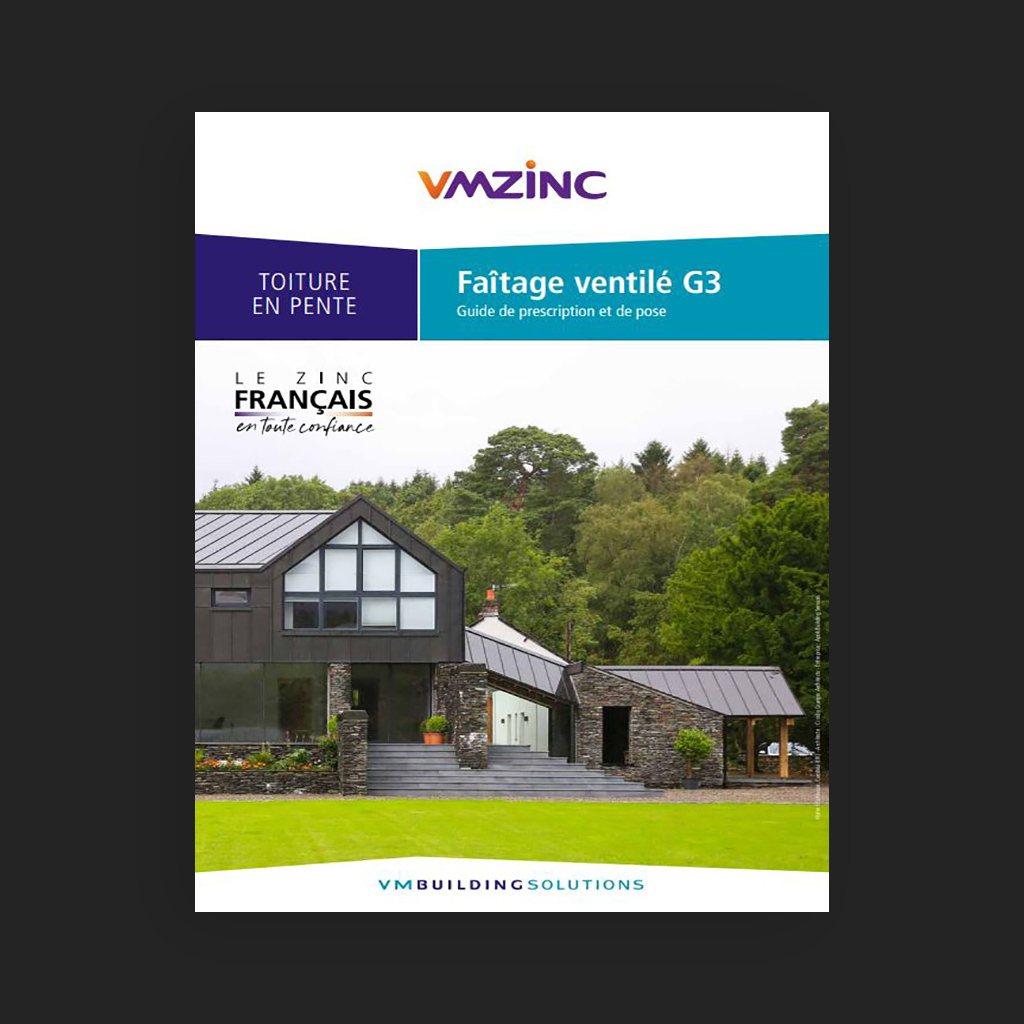

Guide de pause du faîtage ventilé G3
