Flat lock sistema
Privalumai
- Paslėptas tvirtinimo elementas
- Galimos visos apdailos
- Siūlomi įvairių dydžių ir formų lakštai

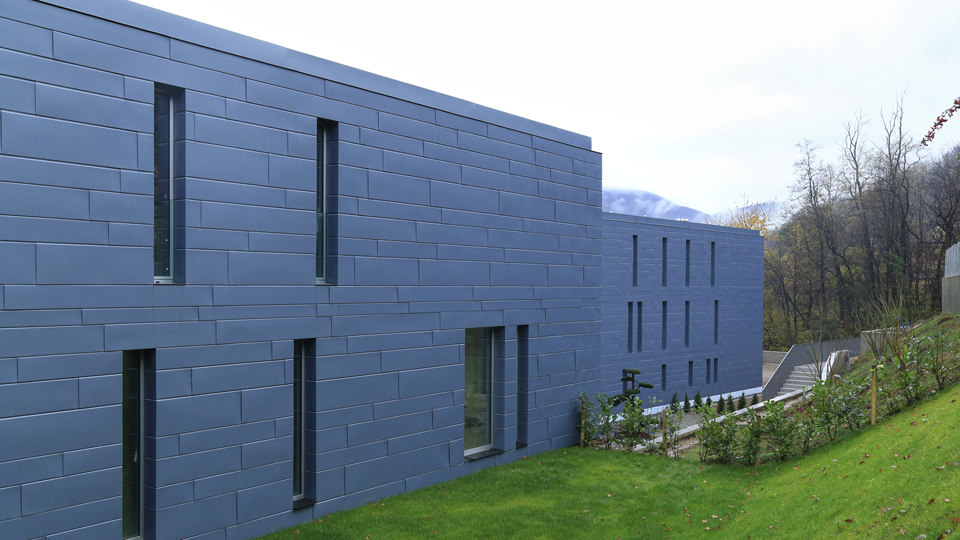

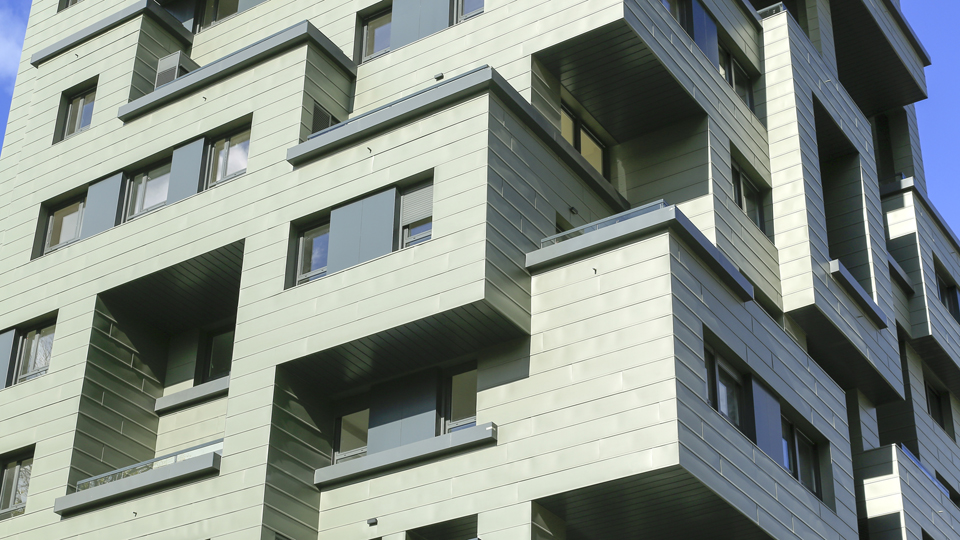

Projektai
Bendra informacija
VMZINC Flat lock sistema (lakštai su plokščiu fiksavimo įtaisu) montuojama ant ištisinio vėdinamo pagrindo tiek renovuojamuose, tiek naujuose pastatuose. Sistemą sudaro lakštai su 180 laipsnių ir maždaug 25 mm pločio užlenkimais, kurie sujungiami ir tvirtinami prie pagrindo, naudojant tvirtinimo laikiklius. Sistema užtikrina didelį lankstumą, nes galima gaminti įvairių formų ir dydžių lakštus su plokščiu fiksavimo įtaisu. Lakštai gali būti kvadratiniai, rombo formos ir stačiakampiai.
Struktūra
Sistema yra labai lengva, nes lakštai sveria ne daugiau kaip 8 kg/m2, ir gali būti tvirtinami tiek prie minkštos medienos lentos su atvirais tarpais, tiek prie faneros. Abiem pagrindams reikia naudoti ištisinę 18 mm storio medieną, o už statybinės medienos turi būti palikta bent 38 mm ventiliuojama oro erdvė. VMZINC PLUS turi būti naudojama ant faneros pagrindo. VMZINC galima naudoti vertikaliems paviršiams, tvirtinant prie ventiliuojamos faneros su VMZINC membrana.
Fasadų projektams, kuriuose negali būti degių medžiagų, pvz., faneros, kaip pagrindą galima naudoti 0,7 mm cinkuoto plieno paklotą. Sujungiant su mineralinės izoliacijos medžiaga, visos sienos statybai naudojamos medžiagos yra A1 arba A2 klasės pagal EN 13501. Plieninis paklotas turi būti ne plonesnis kaip 0,7 mm ir tokio dydžio, kad laikiklius būtų galima pritvirtinti reikiamais tarpais. Trapecinis plieninis paklotas gali būti naudojamas tik ant vertikalių paviršių. Visų paviršių, tokių kaip gulekšniai, parapetai ir kt., pagrindas turi būti vientisas. 38 mm ventiliuojamą ertmę galima išskaidyti, naudojant ištisines vertikalias ertmės užtvaras ir išsipučiančias horizontalias ertmės užtvaras.
Naudojimo gairės
Taikymo sritys
Tinka tiek renovacijos projektams, tiek naujiems pastatams – galima montuoti horizontaliai ir vertikaliai.
Techniniai duomenys
| Storis | 0,80 mm |
| Lakštų plotis | 375 - 285 mm |
| Svoris | 7.83 kg/m2 |
| Lakštų ilgis | 0,5 m ≤ L ≤ 4 m |
| Sujungimo plotis | 10mm |
Paviršiaus išvaizda:
AZENGAR
PIGMENTO žalia
PIGMENTO ruda
QUARTZ-ZINC
PIGMENTO raudona
ANTHRA-ZINC
PIGMENTO mėlyna
Montavimo etapai
Lakštai montuojami nuoseklia tvarka iš apačios į viršų. Jie tvirtinami naudojant nerūdijančio plieno, cinko arba cinkuoto plieno laikiklius. Didesniems lakštams rekomenduojami cinkuoto plieno laikikliai. Jie turi būti tvirtinami ne didesniu nei 330 mm atstumu nuo centro. Mažų rombo formos lakštų užlenkimai turi būti šiek tiek įpjauti tam, kad laikiklį būtų galima saugiai pritvirtinti. Montuojant didelius stačiakampius lakštus, trumpoji pusė turi būti pritvirtinta ilga tvirtinimo juostele. Laikikliams tvirtinti rekomenduojama naudoti varžtus. Vinių atsparumas būna žymiai mažesnis, tačiau vis dėlto jas naudojant, rangovams patariama rinktis rievėtas. Lakštai turi būti montuojami su apsaugine plėvele.
